Dans un contexte visant à la sécurité maximum des hommes et des biens avec comme enjeu majeur la diminution des couts des travaux, il est vital pour les maîtres d’ouvrages et les maîtres d’œuvres de pouvoir établir des projets cohérents en tenant compte de l’existant et notamment des réseaux enterrés connus ou non.
De plus lors de la réalisation de travaux, les entreprises exécutantes doivent maîtriser les risques liés à la sécurité de leur personnel, mais également respecter les budgets établis lors de leurs études de prix.
Les avantages de la détection par procédés non destructifs et du géoréférencement tels que nous les pratiquons permettent de satisfaire aux besoins précités, à renseigner et à compléter la bande de données des réseaux souterrains en pérennisant ces informations.
-
Détection Electromagnétique
Détection des réseaux à l'aide du RD8000 et de son générateur TX10
-
Détection par Géoradar
Détection de réseaux de tout type, cavités et autres hétérogénéités du sol par Géoradar MADE QUANTUM
-
branchements sous préssion
Détection de réseaux non conducteurs et de branchement par infiltration du FLEXITRACE dans les réseaux sous pression
-
Géoréférencement des existants
Après avoir exécuté une détection des réseaux existants il est possible des les géoréférencer en X,Y et Z à l'aide d'outils G.N.S.S
-
Fourniture de plans de recolement
Mise à jour et actualisation des plans de recolement à l'aide d'outils de D.A.O
-

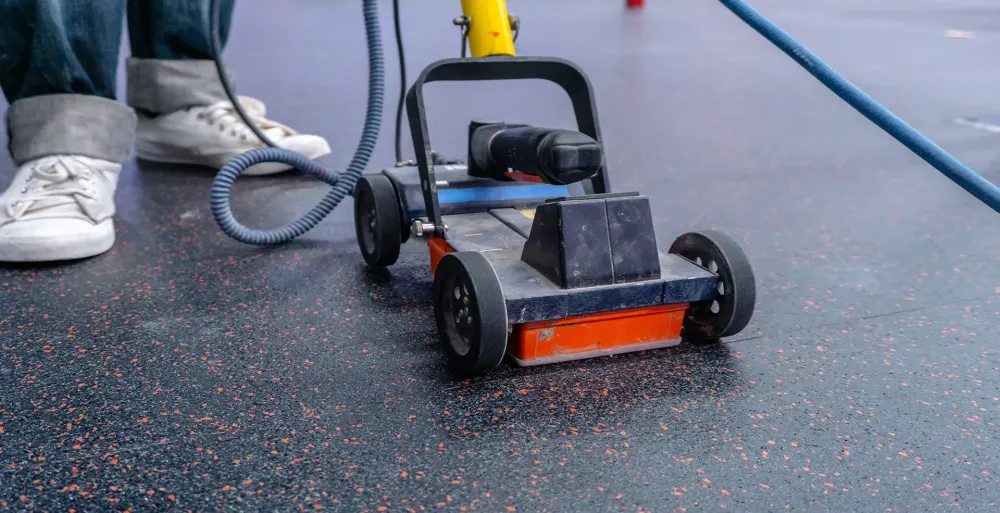

Géoréférencement des réseaux
Géoréférencement des réseaux en cours de pause à l'avancement des travaux
-

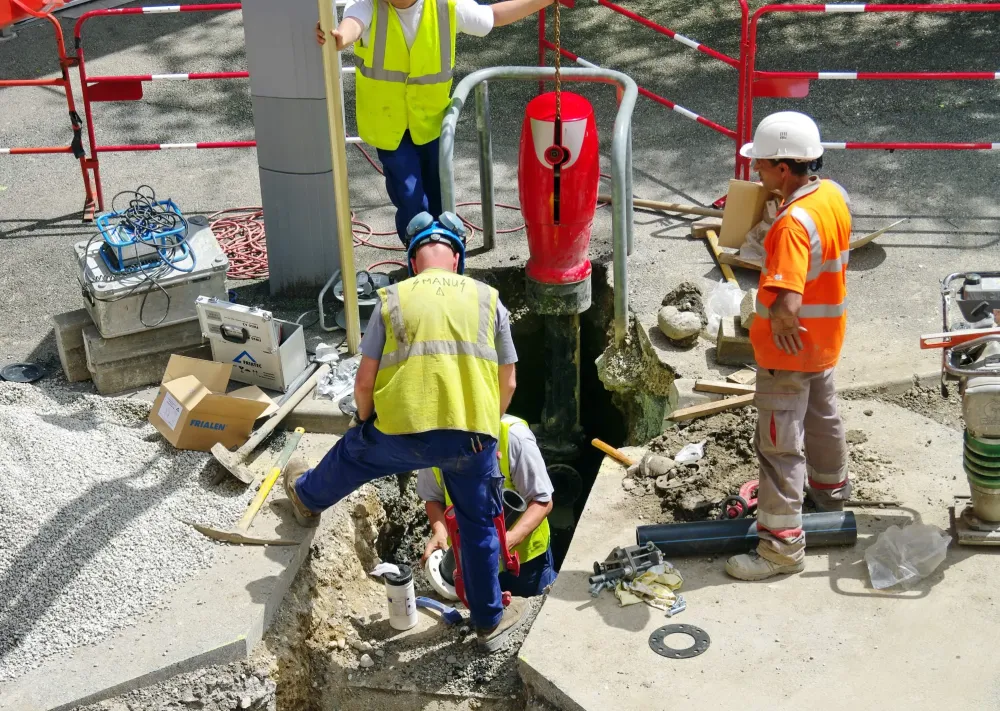

Recherche par ecoute acoustique
Au casque l'opérateur recherche la fuite sur le réseaux
-
Recherche par corrélation acoustique
A l'aide du corrélateur acoustique l'opérateur détermine avec précision la position de la fuite sur le réseau d'eau
-

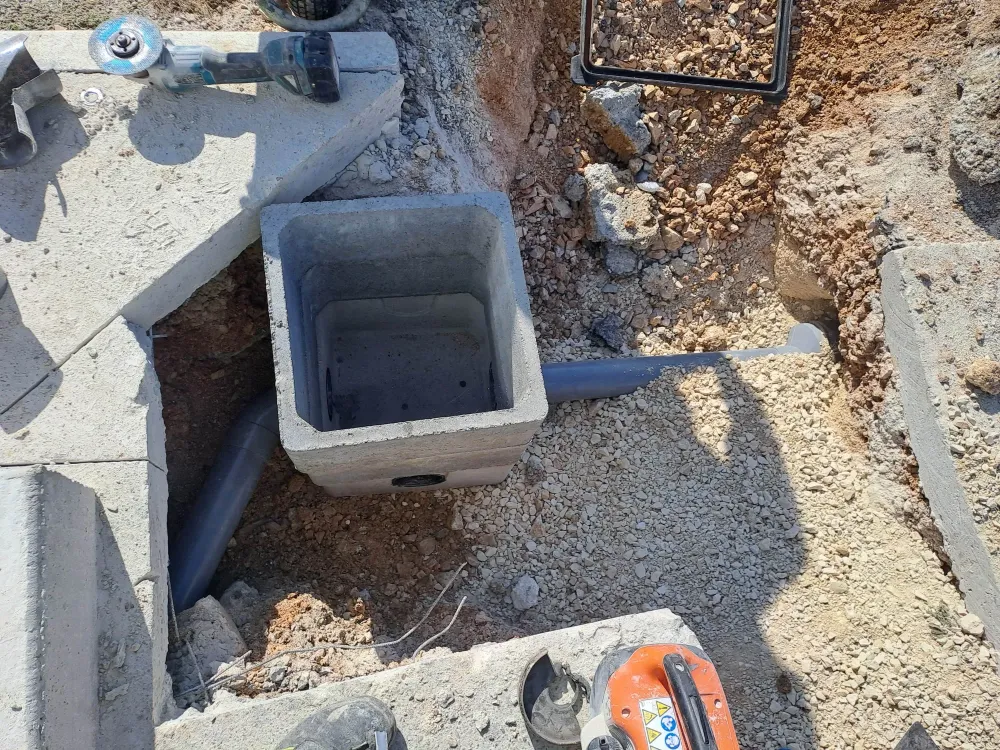

Auscultation du béton en profondeur
A l'aide du FERROSCAN 250 nous pouvons déterminer la position des aciers dans le béton
-
Analyse des défaults
Nous vous proposons aussi une analyse des défaults tels que les fissures et les solutions à mettre en oeuvre.
-
Sondage Mécaniques
Afin de valider la présence ou non de réseaux nous vous proposons la réalisation de sondages
-

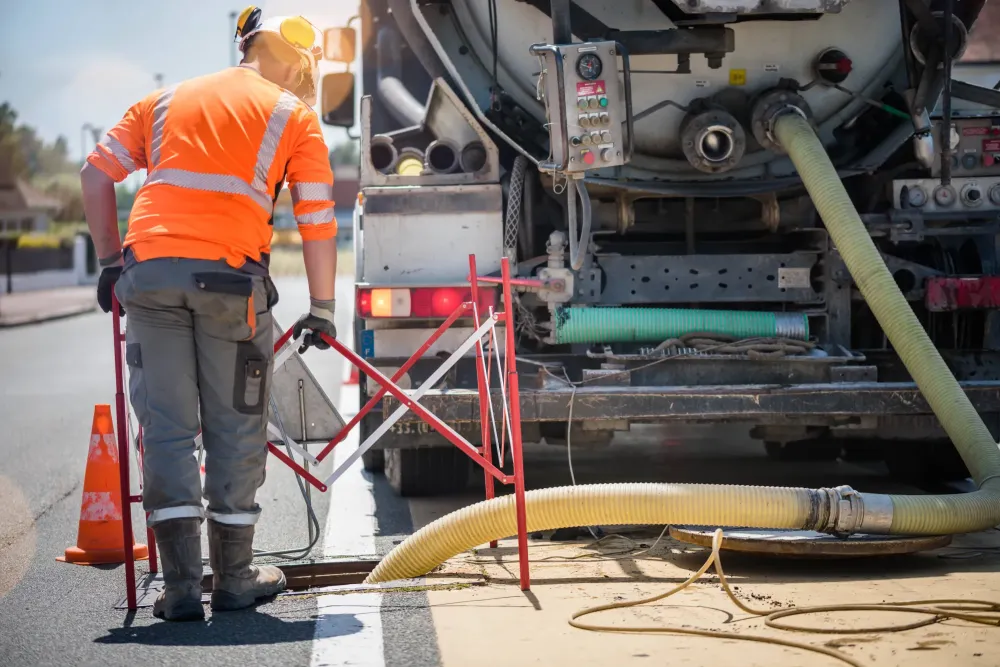

Sondages par camion aspirateurs
A proximité des réseaux sensibles nous vous proposons des sondages par aspirations limitants les détériorations sur les réseaux
RéglementationRappel de la réglementation en vigueur
Le nouveau décret DT-DICT
Décret du 5 octobre 2011, applicable au 1er juillet 2012.
2 buts :
- Localiser les réseaux et disposer des informations nécessaires à la sécurité́ du chantier,
- Répartir les rôles et les responsabilités entre les différents acteurs des travaux à proximité́ des réseaux enterrés.
En absence de DT un chantier pourra-être bloqué/arrêté sans préjudice pour les exécutants : droit de retrait pour l’entreprise exécutante. Les travaux « Urgents et Imprévisibles » sont exempté de la procédure classique de DT-DICT et ainsi des délais de réponse. L’emplacement des réseaux sensibles doit cependant être connu par l’intervenant.
Des investigations complémentaires pourront-être demandées en amont par la maîtrise d’ouvrage ou le maitre d’œuvre.
L’exploitant du réseau doit adressé à l’entreprise intervenante des plans avec leur classe de précision ou envoyer un représentant sur les lieux pour localiser le réseau.
L’objectif des pouvoirs publics est de réduire les incidents et accidents dus à la méconnaissance des réseaux enterrés. On déplore chaque année en France plus de 100000 dommages lors de travaux effectués au voisinage de réseaux existants.
Pour les seuls travaux effectués à proximité des réseaux gaz, plus de 4000 fuites surviennent chaque année, dont certaines sont suivies d’inflammation ou d’explosion pouvant entrainer des conséquences dramatiques.
Afin de réduire ces incidents le texte règlementaire impose aux maitres d’ouvrages et maitres d’œuvre (public ou privé, professionnel ou particulier) des faire des demandes de travaux (DT) aux exploitant des réseaux listés par le guichet unique.
En retour les exploitants fournissent des plans de leur réseaux impactés par le projet en précisant sur le récépissé la classe de précision de ces derniers (A, B ou C).
En fonction de la classe de précision des investigations complémentaires devront être effectuées

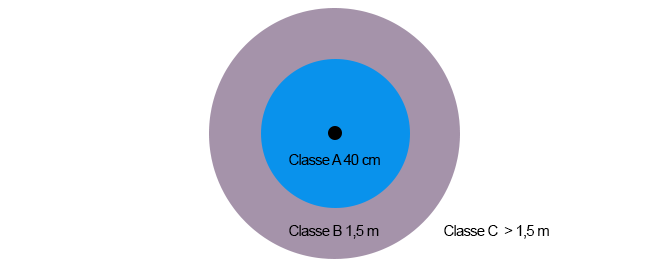

Les Classes de précision
Il existe 3 classes de précision des plans.
- A : l’incertitude maximale de localisation du réseau est inferieure ou égale à 40 cm (50 cm s’il est flexible)
- B : l’incertitude maximale de localisation du réseau est comprise entre 40 cm et 1,5 m.
- C : l’incertitude maximale de localisation du réseau est supérieure à 1,5 m.
Le Calendrier
- Décembre 2010 : création du guichet unique
- 1er octobre 2011 / 31 mars 2012 : Obligation d’enregistrement auprès du guichet unique des contacts et caractéristiques de tous les ouvrages par les exploitants et propriétaires de réseaux.
- 23 février 2012 : pour tout ouvrage mis en service, l’exploitant est tenu d’indiquer et garantir la classe de précision A.
- 1er avril 2012 (reporté au 1er juillet 2012) : Ouverture du guichet unique aux déclarants (responsables de projets, entreprises et maitres d’ouvrage)
- 1er juillet 2012 : Mise en œuvre globale de la nouvelle règlementation DT/DICT (norme AFNOR «Travaux à proximité́ de réseaux enterres et aériens », guide technique relatif aux travaux à proximité́ des réseaux) et consultation obligatoire du guichet unique par les maitres d’ouvrage, entreprises, ou particuliers prévoyant l’exécution de travaux à proximité́ des réseaux
- Jusqu’au 30 juin 2013 : obligation pour les exploitants d’enregistrer les zones d’implantation de leurs ouvrages (polygones d’emprise)
- 1er juillet 2019 : Obligation pour les réseaux sensibles d’utiliser un fond de plan géoréférencé dans les unités urbaine
- 1er Juillet 2026 : Tous les plans de réseaux sensibles fournis en réponses aux DT/DICT devront être géoréférencé
Notre Société"
Maîtrise & Technique des réseaux entérrés"
La Société ReZeauTech est basée en Rhône-Alpes à proximité de St-Etienne, elle intervient dans tout le SUD EST de la France
Cette société est spécialisée dans la détection de réseaux enterrés de toutes natures (gaz, électricité, télécom, réseau de chaleur, assainissement, eau potable, etc.), mais aussi dans le géoréférencement, l’auscultation de béton et la détection de fuite d ‘eau.
ReZeauTech est membre de la Fédération Nationale des Entreprises de Détection de Réseaux Enterrés (FNEDRE). Par cet engagement nous souhaitons :
- Nous inscrire dans une démarche de qualité et de sécurité.
- Contribuer à fédérer les acteurs de la profession (entreprises de travaux, prestataires de services, fabricants et distributeurs de matériel de détection, formateurs, etc.).
- Représenter la profession dans un groupe de travail visant à la reconnaissance et à l’évolution qualitatives du métier.
Notre Entreprise doit son origine aux besoins toujours plus impérieux de réaliser des travaux à proximité des réseaux enterrés de plus en plus nombreux en toute sécurité, ainsi que dans la maîtrise des coûts liés à la recherche des existants et ce d’une façon moins aléatoire que par les sondages manuels.
Maîtres d’œuvres & Maîtres d’ouvrages
- Pérennisez l’exploitation de vos infrastructures par l’identification, le positionnement et le géoréférencement des réseaux.
- Anticipez les difficultés liées au contournement ou dévoiement des réseaux afin de maîtriser les coûts des travaux.
- Anticipez la mise aux normes sur les DT-DICT.
Exécutants
- Anticipez vos implantations d’ouvrages, nous pouvons réaliser un repérage avec indication des profondeurs des réseaux par traçage au sol ou piquetage en respectant le code couleur règlementaire selon la norme NFS70-003-1.
- Limitez les casses et améliorez la sécurité de vos salariés que se soit dans l’implantation de réseaux, dans le démantèlement de structures existantes ou la dépollution de sites (recherche de cuve, etc.).
- Nous pouvons également réaliser un relevé géo-référencé des infrastructures avec la mise à jour des réseaux manquants afin de fournir des plans en classe A.
Services Complémentaires
Dans le but de vous apporter toujours plus nous proposons aussi :
- Détection de fuites d’eau sur colonne d’eau potable.
- Sondage de validation par camion aspirateur.
- Osculation de béton par procédé électromagnétique.
ReZeauTech c’est aussi
- Un parc matériel de dernière génération et diversifié
- Des interventions rapides.
- Une réponse sous 24h
- Le respect des règles de l’art
- Le respect de la norme DT/DICT (NFS70-003-1)
- Le maintien et développement de nos compétences par la formation externe auprès d’organismes certifiés.
- Habilitation « HeBe mesurage » sur les réseaux électriques.
MatérielsNos Moyens d'investigation

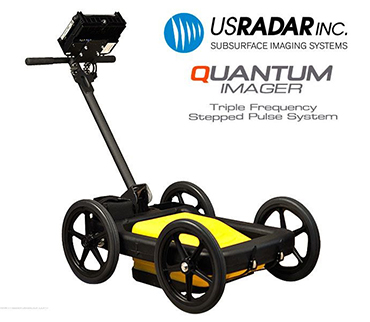

Georadar Made Quantum
La technologie triple fréquence du radar américain Quantum d’US Radar Inc. est capable de fournir en temps réel des images du sous-sol permettant à l’opérateur de localiser dans l’espace et en profondeur les réseaux, qu’ils soient métalliques ou non (conduites de gaz, gaines électriques, assainissement, eau potable, fibre optique, etc…) avec une précision de l’ordre de 10 cm (classe A). Grace à sa technologie unique couplant trois fréquences utilisées en simultané 250, 500 et 1000 MHz, le Quantum permet à l’opérateur de distinguer avec une netteté inégalée les objets en sous-sol. En effet l’antenne génère une très courte impulsion de quelque nano secondes en direction du sol, le récepteur à l’aide du calculateur traduit le temps mis par l’impulsion pour « rebondir » sur les hétérogénéités du sous sol, chaque fréquence d’antenne se focalise sur une profondeur particulière de manière à offrir à l’opérateur une vision distincte des éléments qu’il détecte.

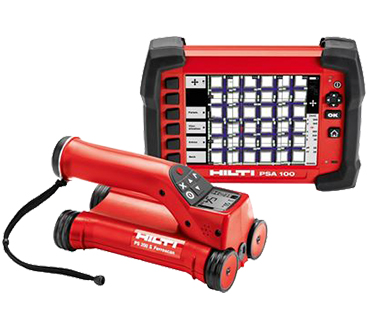

Ferroscan
Le Ferroscan Hilti PS 250 permet de faire des tests non destructifs, localiser les armatures, calculer la couverture béton et le diamètre des fers. C’est un système de détection portatif, complet et facile à utiliser. Une des caractéristiques uniques de ce système est la conception d’un logiciel PC spécialement dédié à cet outil. Percer un trou dans le béton, c'est un peu comme jouer à la roulette russe: 1centimètre trop à droite ou à gauche et l'on tombe sur une armature; avec le risque de détériorer ou de casser des forets, ou pire encore de sectionner un fer et de mettre en jeu la solidité de la structure. D'autant que, avec le développement des outils diamantés, l'opérateur traverse un mur en béton armé sans se rendre compte des différents matériaux rencontrés. Un risque inacceptable pour certaines constructions sensibles, comme les ouvrages d'art ou les centrales nucléaires. Avec le Ferroscan, on ne perce plus au hasard. Cet appareil, mis au point par la société Hilti, permet en effet de "voir" à travers les murs. Il visualise sur un écran à cristaux liquides l'emplacement des fers dans les plans horizontal et vertical. Mieux encore, il indique leur position en profondeur par rapport à la surface, et même leur diamètre.

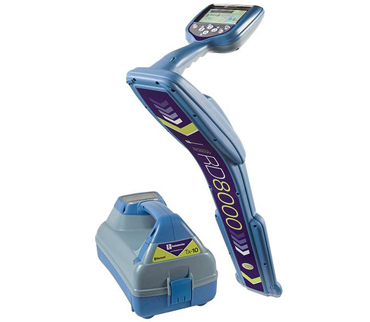

RD8000
Les RD8000 PDL succède aux détecteurs de câbles et de canalisations RD4000 PDL et PXL. Il constitue une avancée en termes de précision, de rapidité et de fiabilité inédites à ce jour. Les RD8000 ont été conçus à partir des plateformes firmware de toute dernière génération. Ils offrent une solution de détection de câbles parfaitement fiable et contrôlable. Que se soit en mode passif avec la captation de signaux émis par les réseaux eux-mêmes (basse tension ou haute tension, protection cathodique des conduites de gaz ou fréquence des antennes TV collectives) ou en mode actif avec l’induction directe d’une fréquence spécifique sur un réseau conducteur à l’aide du générateur TX10. Le RD8000 permet de déterminer la position et la profondeur d’enfouissement des réseaux conducteurs avec une précision de l’ordre de 10cm.

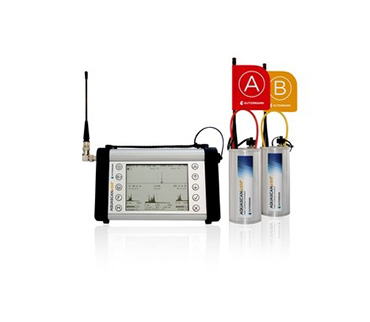

Aquascan 610
Le Aquascan 610 est le premier détecteur de fuites par corrélation acoustique du monde, il fournit des mesures de haute précision et sans erreur de repérage de fuites. Le bruit généré par la fuite se propage à une certaine vitesse de part et d’autre de la conduite jusqu’à deux capteurs. Ils enregistrent le bruit de la fuite qui sera transmis au corrélateur par liaison radio. A partir de la différence de temps que met le bruit de la fuite pour arriver à un capteur par rapport à l’autre, on obtient un écart de temps de propagation. On mesure la distance entre les deux sondes, le type de conduite et le diamètre étant donnés par le plan. Avec ces quatre valeurs on peut déterminer la position de la fuite.

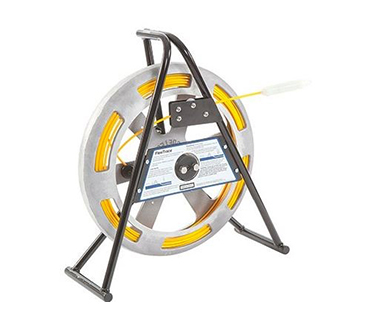

Flexitrace
FLEXITRACE permet de tracer des réseaux non métalliques, de localiser des branchements d’eau ou de gaz sous pression, des fourreaux Télécom et des raccordements aux réseaux d’eaux pluviales ou usées. FLEXITRACE s’utilise conjointement avec le RD8000 et son générateur pour induire un courant électrique sur ce dernier.

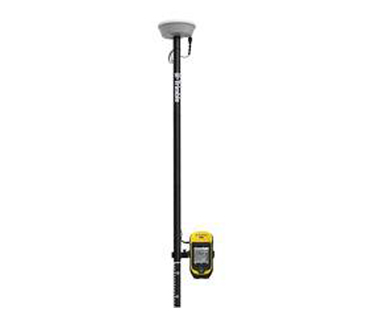

GeoExplorer 6000GeoxH
Le terminal portable TM GeoXH réunit sur un seul appareil toutes les fonctionnalités essentielles pour réaliser des travaux de géoréférencement d’une grande précision, sur le terrain :
- À savoir le positionnement d’une précision décimétrique (10 cm / 4 pouces) en temps réel.
- Des photos de grande qualité.
Doté des toutes dernières améliorations en termes de logiciel de terrain et innovations GNSS (telles que la technologie FloodlightTM Trimble, de réduction de l’ombre des satellites), le terminal portable GeoHX définit de nouveaux standards en terme de performances des systèmes GNSS et de collecte de données sur un appareil portable.
MéthodologiePhase préparatoire et géstion des dossiers
-Réunion de lancement avec le maître d’ouvrage ou le maître d’oeuvre avec collecte de diverses informations nécessaires à la détection:
-Récépissés des DT-DICT ainsi que des plans papiers et plans informatiques si existants.
-Dans le cas d’une détection avant une étude d’appel d’offres, un tracé sous forme de minute du parcours sera envisagé.
-Dans le cas d’une détection avant travaux le plan d’exécution avec indication des largeurs de fouilles ainsi que des profondeurs creusement.
-Planification de l’intervention
-Analyse des DT-DICT, synthèse des réseaux existants
-Contact des exploitants de réseaux si besoin, et rendez-vous si nécessaire.
Phase terrain
-Après reconnaissance des lieux et lecture des plans, délimitation de la zone de travail et mise en sécurité
-Recherche des tous les affleurants d'éléments visibles tels que les bouches à clés, tampons fonte, regards, Coffrets, éléments de signalisation, support béton et/ou bois, mats d’éclairage, remontées aéro-souterraine sur façade, etc.… .
-Localisation des tampons fonte et/ou bouches à clés enterrées par détection ferromagnétique.

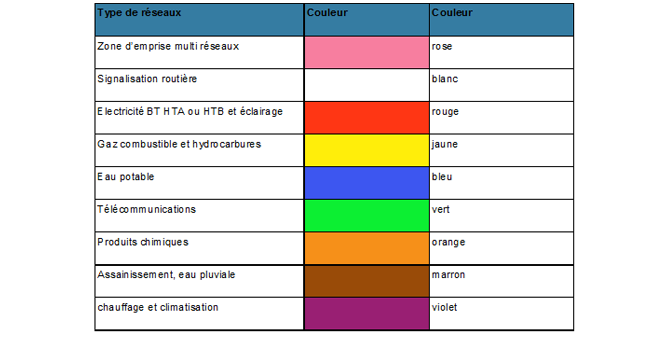

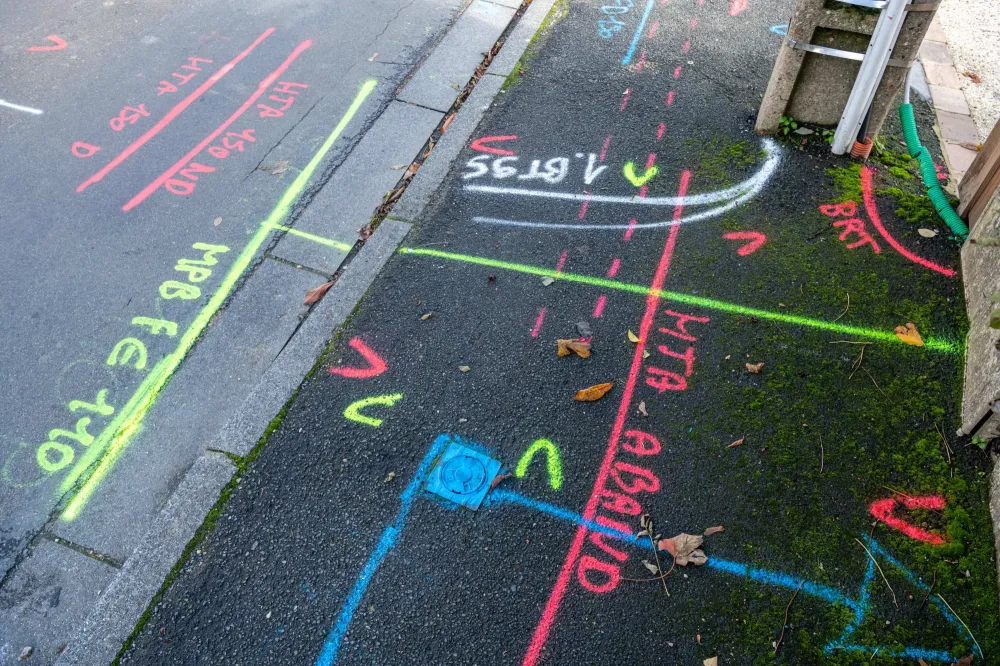

-Ouverture des regards, marquage au sol des directions des canalisations aux couleurs conventionnelles (cf. tableau ci dessous) et indication des profondeurs.
TECHNIQUE DE REALISATION DE LA GEODETECTION

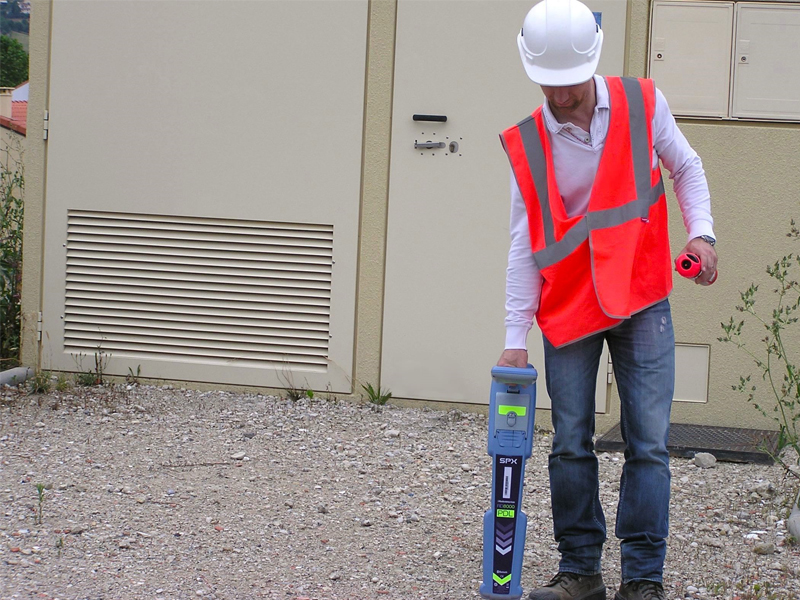

Détection par radio-détection dite passive
A l’aide du RD8000 la zone à détectée fera l’objet d’un maillage méticuleux soit en mode 50Hz soit en mode radio. Chaque signal capter fera l’objet d’un pointage au sol et permettra de faire une pré-identification des réseaux existants dits « actifs »

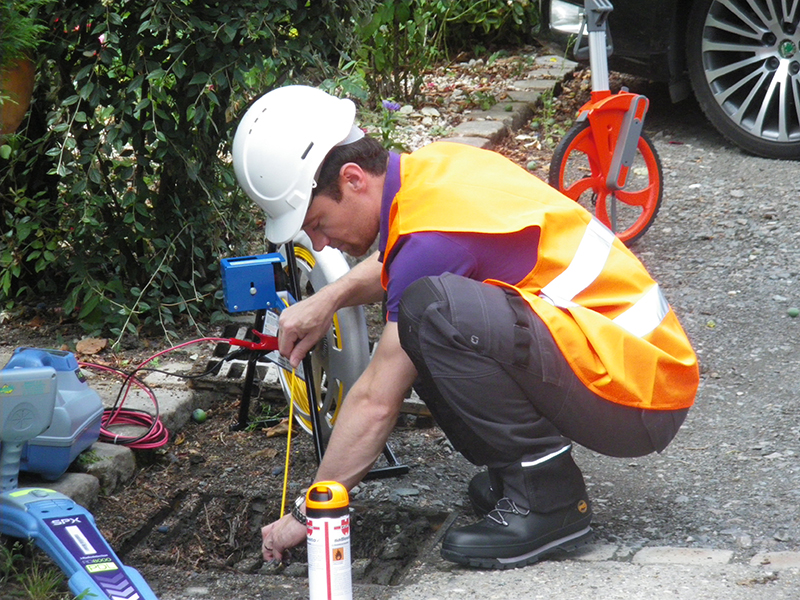

Détection par radio-détection dite active
En couplant le générateur 10 Watts aux réseaux conducteurs par l’intermédiaire de la pince à induction ou par contact direct, des fréquences diverses peuvent être sélectionnées par l’opérateur engendrant des signaux dans les réseaux détectables par le récepteur.
En l’absence d’accès direct aux réseaux, le générateur pourra être placé au plus près des réseaux à détecter. L’induction se fera alors par l’intermédiaire de la bobine intégrée.
En ce qui concerne les canalisations ou fourreaux non métallique et vide, la détection se fera par introduction d’une aiguille « Flexitrace » dans la canalisation. Cette aiguille sera raccordé au générateur 10 Watts et permettra d’émettre un signal détectable avec le récepteur.
La détection active peut être réalisée sur:
*des câbles électriques et télécom.
*des conduites métalliques (fonte ou acier).
*des câbles de détection type Plynox et/ou câbles de terre.
*des conduites vides type assainissement EU-EP.
*des fourreaux de réservation.
Nota: En ce qui concerne la détection active à partir de poste de transformation ERDF, l’intervention doit se faire obligatoirement en présence de l’exploitant habilité.

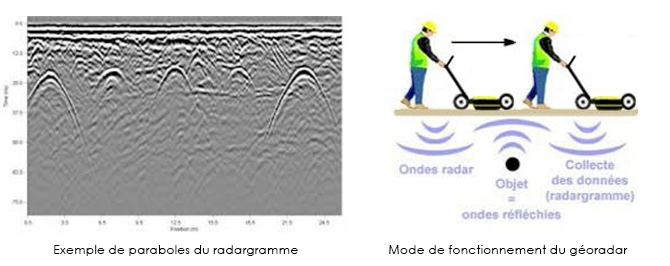

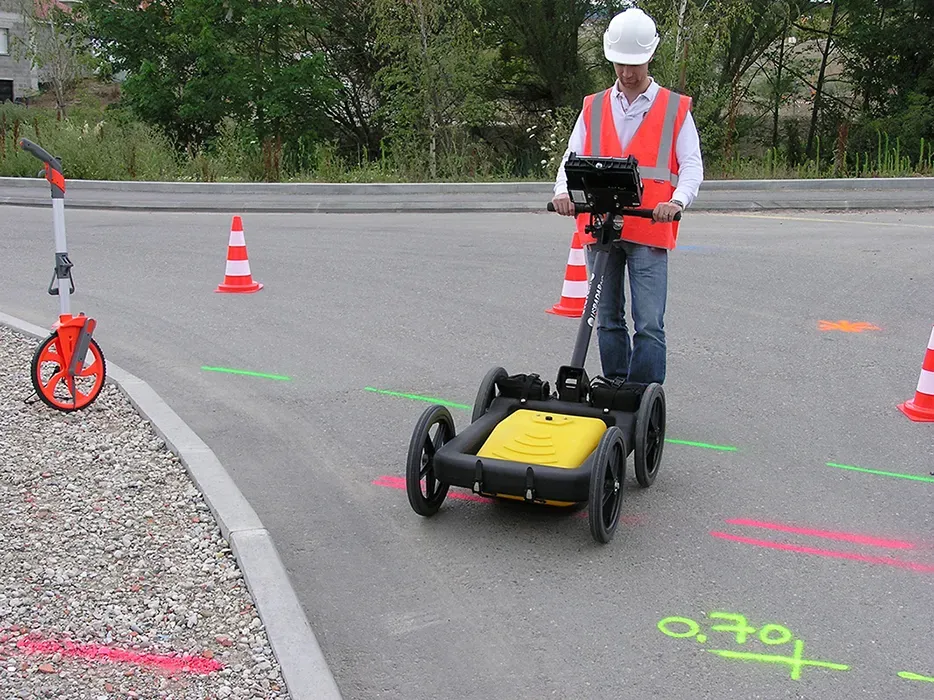

Détection par Géoradar
Le géoradar permet de vérifier et de compléter les résultats de la radio-détection; notamment sur les réseaux dits passifs tel que les conduites en P.V.C., P.E.H.D, béton, grés, P.R.V, et amiante-ciment.
De plus le géoradar permet de localiser des vestiges enfouis, des cuves ou barils enterrés. Pour une utilisation optimale il convient de calibrer le géoradar dès l’arrivée sur site, ce qui permettra une plus grande précision notamment sur les profondeurs des éléments recherchés ainsi que sur la visibilité à l’écran.
Le calibrage sur l’axe des Z se fait en mesurant une profondeur de regard ou de tout autre élément visitable et permet un ajustement de la constante diélectrique du sous-sol.
Le Géoreferencement
Après le traçage au sol des divers réseaux un levé topographique est conseillé pour mise à jour des plans existants ce qui permet de pérenniser l’opération et de sécuriser les interventions à venir.
Cette tâche se réalise de la façon suivante:
*Géoréférencement du site
*Levé topographique des points détectés
*réalisation des plans de récolement.
Le géoréférencement est fait soit par GPS soit par cheminement de station à partir de deux points connus en coordonnées.
L’ensemble des points identifiés lors de la détection ainsi que tous les affleurants des réseaux sont relevés et codifiés par type de réseaux.
La réalisation du plan de récolement est faite au bureau au format .DWG, et après vérification, le plan pourra être transmis au client dans le format souhaité et imprimé si demandé.
